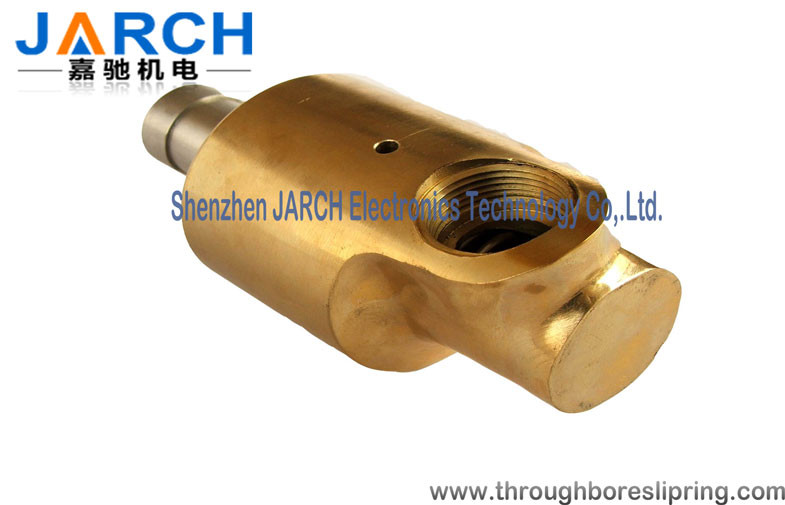

Casting Copper Pneumatic Rotary Union

Casting Copper Pneumatic Rotary Union

Detail produk:

Place of Origin: Shenzhen , China
Nama merek: JARCH
Sertifikasi: CE,FCC,ROHS
Model Number: JSR-RJ-BA

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pc
Harga: US $ 100 - 300 / Piece
Packaging Details: Gift box or custom packing
Delivery Time: 5-10 days
Payment Terms: Ex-works, L/C,T/T, Western Union, MoneyGram
Supply Ability: 500pcs/week
Harga terbaik Kontak

Informasi Detail

Bahan: tembaga Koneksi: koneksi berulir
Technics: Pengecoran Bentuk: Bulat
Media: air, gas, minyak panas Ukuran: 1/4 "- 1 1/2"
Kecepatan maks: 10000RPM Tekanan air maks: 500bar
Maks suhu: 130 ℃
Cahaya Tinggi:

pneumatic rotary joint

,

high pressure rotary union

Deskripsi Produk

Casting Copper Pneumatic Rotary Union

Casting Copper Pneumatic Rotary Joint / alat kelengkapan pneumatik Anti korosi

Rincian Cepat:

Tempat asal: Shenzhen Cina Nomor model: JSR-RJ-BA
Koneksi: Koneksi berulir Bentuk: Bulat
Bahan: Tembaga Tehnik: Pengecoran


Kemasan & Pengiriman:

Detail Kemasan: Paket karton Ekspor Standar
Rincian pengiriman:

Waktu pengiriman: 15 hari setelah mendapat pembayaran
Pengiriman: BY DHL, FedEx, UPS atau TNT ......



Deskripsi:
Sambungan putar, juga disebut sebagai sendi putar atau sendi putar, menyediakan segel mekanis antara pipa suplai stasioner dan drum putar atau silinder untuk memungkinkan aliran media perpindahan panas masuk dan / atau keluar dari gulungan berputar. Media perpindahan panas yang biasanya digunakan dengan sendi putar dan sendi putar meliputi uap , air , minyak hermal , pendingin , minyak hidrolik udara .

Seri BA rotary joint terdiri dari dua bantalan presisi besar dan prinsip-prinsip desain segel dengan menggunakan bantalan halus dan disegel dan minimum, memperpanjang masa pakai.

Manfaat:

  • Struktur sederhana, produk standar, pengiriman cepat
  • Dua bantalan presisi mendukung untuk memastikan operasi bebas masalah jangka panjang;
  • Desain segel mekanis yang seimbang, mengurangi beban pada permukaan penyegelan dari penggunaan segel, sangat memperpanjang masa pakai;
  • Gesekan permukaan gesekan sempit minimal;
  • Standar silicon carbide pairing penyegelan grafit permukaan, bisa diatur sesuai dengan kebutuhan pelanggan dengan kondisi;
  • Bahan anti korosi, kondisi kompleks penggunaan jangka panjang;
  • Perumahan dilengkapi dengan lubang observasi, dan gesekan dapat diamati kasus kebocoran



Ukuran:

Seri BAM --Monoflow



BAD Series -Duplex dengan pipa internal tetap (Digunakan dalam sifon tetap)


BAR Series -Duplex dengan memutar pipa internal (Digunakan dalam menyalakan sifon)





Spesifikasi:

Media yang disarankan Air, gas, minyak panas
Ukuran yang tersedia 1/4 "- 2"
Maks. Tekanan air
Ukuran 1/4 "- 1 1/2" 50,0 bar
Ukuran 2 " 40,0 bar
Maks. suhu
air 130 ° C
Maks. kecepatan
Ukuran 1/4 "- 3/4" 1000 RPM
Ukuran 1 " 800 RPM
Ukuran 1 1/4 "- 1 1/2" 10000 RPM
Ukuran 2 " 750 RPM


Aplikasi:

• Mesin Kertas

• baja, bergelombang, tekstil,

• Mewarnai, Karet, Plastik, Kimia, Alat Mesin

Instruksi instalasi:

Serikat Rotary Rotary Systems Anda adalah komponen presisi yang, bila dipasang dengan benar, akan memberikan masa pakai yang panjang dan bebas bocor. Ikuti panduan umum ini saat menginstal serikat Anda:
Koneksi
Serikat sistem Rotary harus selalu dipasang menggunakan koneksi fleksibel. Untuk menghindari kerusakan pada bantalan, serikat perlu menemukan pusatnya selama operasi. Sangat penting bahwa baik poros atau rumahan tidak disalurkan dengan keras.
Perumahan persatuan harus diadakan dalam bentuk visa dan koneksi fleksibel harus dipasang sebelum memasang serikat pekerja ke mesin.
Bersihkan benang betina dan wajah poros sebelum pemasangan. Gunakan pita pipa Teflon atau sealant pipa pada benang NPT. Sebagai pedoman, benang NPT harus digenggam dengan ketat ditambah 1- 3 belokan untuk menyegel benang. Saat memasang benang paralel, gasket atau o-ring yang sesuai harus digunakan.
Harus ada sedikit, kurva bebas kink pada selang saat dipasang pada peralatan. Sangat penting perumahan atau poros diperbolehkan mengambang untuk mengkompensasi eksentrisitas dan / atau misalignment.

Anti rotasi
Dalam banyak kasus, koneksi selang fleksibel digunakan untuk anti-rotasi. Aplikasi lain memerlukan perangkat eksternal untuk anti-rotasi seperti garpu di sekitar alat kelengkapan, pin, kuk atau braket. Perangkat anti-rotasi perlu "mengapung" untuk mencegah kerusakan pada serikat.
Penyaringan
Untuk mencegah kerusakan poros atau segel, Sistem Rotary memerlukan filtrasi sampai 10 mikron atau kurang. Kegagalan untuk melakukannya dapat membatalkan garansi Anda dan menyebabkan kegagalan prematur.
Pelumasan
Jika persatuan Anda memiliki alat kelengkapan minyak, persentaslah dengan tidak lebih dari dua pompa minyak sesuai per fitting.




Jarch produk utama:

1. Serat optik rotari seri bersama

2. Lewat seri slip slip

3. Seri cincin slip optik elektrik

4. Seri cincin slip hibrida

5. Pneumatic rotary joint series

6. Seri rotary union hidrolik

7. Kaus kaki seri cincin slip

8. Pancake slip ring series

9. Seri cincin slip arus tinggi

10. Seri cincin slip kecepatan tinggi

11. Seri cincin slip termokopel

12. Seri cincin slip mini

13. Turbin angin seri cincin slip

14. Seri cincin slip Ethernet

15. Ledakan bukti seri cincin slip

16. Mercury slip ring series


Mengapa memilih cincin slip JARCH?

JARCH Company adalah produsen cincin slip profesional di Shenzhen, China. JARCH telah menjadi salah satu merek Cina terkenal di dunia untuk cincin slip berkualitas tinggi dan layanan kelas satu. Sejak didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin slip berkualitas tinggi dan memberikan solusi rotasi yang sempurna bagi pelanggan di seluruh dunia.
Dengan pengalaman lebih dari 19 tahun di bidang ini, JARCH telah menjalin hubungan bisnis jangka panjang dengan perusahaan transnasional, lembaga penelitian, departemen industri militer, universitas terkenal serta banyak perusahaan di berbagai industri di dalam dan luar negeri.
Kami mengkhususkan diri pada solusi cincin slip kustom yang disesuaikan untuk memenuhi persyaratan proyek Anda untuk kinerja, pengujian, kualifikasi dan pengiriman. Tim kami memahami pentingnya perencanaan proyek yang komprehensif untuk memastikan kesuksesan proyek Anda.

Tidak dapat menemukan solusi slip cincin yang tepat?


Di JARCH Company, kami berusaha untuk memenuhi kebutuhan pelanggan kami. Jika perakitan dari model standar kami tidak sesuai dengan kebutuhan Anda, tim desain kami akan bekerja sama dengan Anda untuk merancang perakitan cincin tergelincir yang akan memenuhi kebutuhan tepat perusahaan Anda. Dengan pengalaman lebih dari 19 tahun, JARCH telah mengumpulkan lebih dari 10.000 gambar, ribuan desain dan pengalaman cincin slip khusus yang mendukung pelanggan di seluruh dunia.

FAQ

Q1: Apakah Anda pabrik atau perusahaan dagang?
J: Kami adalah pabrik profesional dengan tim R & D tingkat tinggi.
Q2: Berapa banyak jenis cincin slip yang Anda miliki?
J: Kami dapat menyediakan semua jenis cincin slip.Seperti cincin slip kecil, sliring disesuaikan,
Cincin slip mini, cincin slip optik serat, rol putar RF, tipe gabungan HD,
Cincin slip disk, cincin slip tenaga angin, cincin slip tenaga surya, ring slip through-bore, dll.
Q3: Dapatkah Anda menyediakan cincin slip dengan sinyal frekuensi tinggi dan (atau) sinyal komunikasi optik.
J: Ya, kami bisa menyediakan sinyal slip slip sebagai permintaan Anda.
Q4: Apa kehidupan kerja cincin slip Anda?
J: 30 ~ 50 juta revolusi untuk yang standar, 50 ~ 80 juta revolusi untuk yang spesial,
Kami juga bisa menyediakan revolusi yang jauh lebih tinggi sebagai kebutuhan khusus Anda.
Q5: Apakah Anda menyediakan OEM dan ODM?
J: Ya, kami menyediakan OEM dan ODM.
Q6: Data teknis apa yang harus disediakan untuk model cincin slip disesuaikan kami.

J: Jika Anda ingin costomise model cincin slip khusus, Anda perlu memberikan rincian seperti di bawah ini:

A.operatring speed (RPM)
B. Jenis instalasi

Ukuran c.outline

D.channels (nomor kabel tunggal selain kabel)
Tegangan e.rated & arus untuk cincin daya dan cincin sinyal

F.the tipe sinyal dan yang terkait
Parameter (sangat penting)

G.operasi suhu h.IP (persyaratan penyegelan)

Q7: Berapa lama waktu produksi Anda?
J: Diperlukan 7 sampai 15 hari untuk produk standar, 10 sampai 20 hari untuk produk sederhana yang disesuaikan,
15 sampai 40 hari untuk porducts yang disesuaikan dengan kompleks.
Q8: Apa port pengiriman Anda?
J: pelabuhan pengiriman kami adalah Shenzhen
Q9: Bagaimana Anda mengirimkan barang-barang kami?
J: Biasanya pesanan kecil bisa di deliveri oleh udara, pesanan besar bisa di deliveri oleh laut.
Hal itu bisa dinegosiasikan sebelum dikirim.
Ucapan:
Jika Anda memiliki pertanyaan lain, pls contac kami tanpa ragu-ragu.
