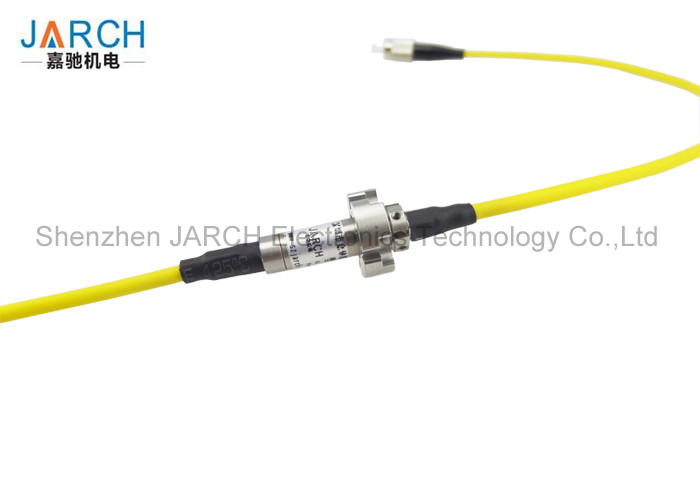

6.8mm Micro Fiber Optic Rotary Joint Multimode 1 Channel Dengan Transmisi Sinyal Cahaya

6.8mm Micro Fiber Optic Rotary Joint Multimode 1 Channel Dengan Transmisi Sinyal Cahaya

Detail produk:

Tempat asal: Shenzhen
Nama merek: JARCH
Sertifikasi: CE,FCC,ROHS
Nomor model: JSR-FO-06-SF

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5 PC
Harga: US$300-500/piece
Kemasan rincian: Kotak hadiah atau Kemasan kustom
Waktu pengiriman: 10 hari
Syarat-syarat pembayaran: D / P, T / T, Western Union, MoneyGram, paypal
Menyediakan kemampuan: 1000pcs/minggu
Harga terbaik Kontak

Informasi Detail

Ukuran: 6.8 mm dia. Diameter 6,8 mm. x 28 mm length x panjang 28 mm Rentang panjang gelombang: 650-1650 nm
Return loss (SM): > 40 dB (tipikal: 45 dB, 23 C),> 55 dB Kecepatan maksimum: 2.000 rpm
Mulai torsi: <0,01 Nm Penanganan daya optik: 23 dBm
Peringkat IP: IP 68 untuk semua model
Cahaya Tinggi:

fibre optic rotary joint

,

fiber optic slip ring

Deskripsi Produk

6.8mm Micro Fiber Optic Rotary Joint Multimode 1 Channel Dengan Transmisi Sinyal Cahaya

JARCH FORJ Miniatur serat sendi putar, 6.8mm serat optik Mikro berputar bersama

Deskripsi Produk
JARCH FORJ Miniatur serat sendi putar, 6.8mm serat optik Mikro berputar bersama

SF seri Fiber Optic Rotary Joints (FORJs) sangat kompak. Begitu kecilnya mereka bahkan bisa digunakan di tengah aliran fluida. Mereka adalah yang terkecil dan teringan di dunia. Mereka memiliki kerugian penyisipan yang sangat rendah dan kinerja pengembalian rugi yang mengesankan. Model SF biasanya menghasilkan angka return loss lebih tinggi dari 60 dB.


SPESIFIKASI
PARAMETER NILAI-NILAI
Rentang panjang gelombang 650-1650 nm
Kerugian penyisipan <2 dB (khas: <0,5 dB)
Ripple kerugian penyisipan <+/- 0,25 dB (khas: +/- 0,15 dB)
Pengembalian kerugian (SM) > 40 dB (khas: 45 dB, 23 C),> 55 dB (MJXA)
Kecepatan maksimum 2.000 rpm
Perendaman air 1 m, (model RPC untuk kompensasi tekanan)
Menarik kekuatan 10 N (900 um buffer)
Mulai torsi <0,01 Nm
Perkiraan siklus hidup > 500 juta revolusi (1.000 rpm, 365 hari, terus menerus)
Penanganan daya optik 23 dBm
Suhu kerja -40 hingga 85 C
Suhu penyimpanan -50 hingga 85 C
Gaya paket Kuncir di kedua ujungnya
Material perumahan Besi tahan karat
Jenis serat Jaket tunggal atau multimode w / 3 mm (Kevlar / PVC)
Tipe konektor FC, SC, ST, SMA, atau LC (dan APC selesai)
Ukuran 6,8 mm dia. x 28 mm panjang
Berat 10 g
Getaran MIL-STD-167-1A
Syok mekanik MIL-STD-810G
Peringkat IP IP 68 untuk semua model

Manfaat

JARCH FORJ Miniatur serat sendi putar, 6.8mm serat optik Mikro berputar bersama

  • Menggunakan transmisi sinyal cahaya, tidak ada kebocoran elektromagnetik.
  • Penyegelan yang baik.
  • Ketahanan terhadap interferensi elektromagnetik
  • Tidak ada transmisi kontak, tidak ada keausan.
  • Umur panjang, bisa sampai 10 juta RPM.
  • Tanpa gesekan, dapat digunakan dalam lingkungan yang mudah terbakar dan eksplosif.
  • Dapat digunakan di lingkungan alam yang ekstrim.
  • Gangguan arus magnet yang tinggi, juga dapat bekerja secara normal.


instruksi instalasi

.jpg

Dimensi L Yang Akan Disarankan Ketika Cincin Dan Rincian Saat Ini Adalah Pilihan. Silakan Hubungi Departemen Teknis JARCH, Koneksi 1000RPM M5 Slip Slip Hybrid Untuk Meja Putar atau Mesin Industri

Aplikasi:

• Antara dalam robot bawah laut dan kapal kendali

• Antara antena radar dan sistem pemrosesan sinyal on-board

• Dengan konsol mobil menara kereta berputar

• Antara dalam robot las dan konsol

• Perangkat dan kontrol input dan output mekanis jarak jauh

• Theodolite fotoelektrik

• Koneksi antara platform dan pelacakan pesawat ruang angkasa

Catatan: Semua insertion loss dan return loss measurement dilakukan dengan menggabungkan FORJ ke sumber cahaya melalui splice fusi (tanpa menggunakan konektor). Insersi kehilangan semua tipe stopper FORJ, seperti RST, RFC, dan RFCX, diukur dengan konektor tipe serupa. Kerugian return mereka tidak diukur.

informasi perusahaan

JARCH Company adalah produsen Slip Ring & Routry Joint profesional di Shenzhen, Cina. JARCH telah menjadi salah satu merek Cina paling terkenal di dunia untuk cincin slip berkualitas tinggi dan layanan kelas satu. Sejak kami didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin slip berkualitas tinggi dan memberikan solusi rotasi sempurna untuk pelanggan di seluruh dunia.

JARCH FORJ Miniatur serat sendi putar, 6.8mm serat optik Mikro berputar bersama

Kemasan & pengiriman

mengekspresikan

FAQ

1. Apa data teknis harus disediakan untuk model slip cincin kami disesuaikan .

SEBUAH:

Jika Anda ingin membuat costomize model slip ring khusus, Anda perlu memberikan detail sebagai berikut:

Sebuah. Kecepatan Operatring (RPM)
b. Jenis instalasi

c. Ukuran garis besar

d. Saluran (Tidak ada kabel tunggal selain kabel)
e. Nilai tegangan & arus untuk cincin listrik dan cincin sinyal

f. Jenis sinyal dan parameter terkait (sangat penting)

g. Suhu operasi h.IP (persyaratan penyegelan)

2. Berapa lama waktu produksi Anda?

A: Diperlukan 7 hingga 15 hari untuk produk standar, 10 hingga 20 hari untuk produk sederhana yang disesuaikan,
15 hingga 40 hari untuk porducts khusus yang rumit.
