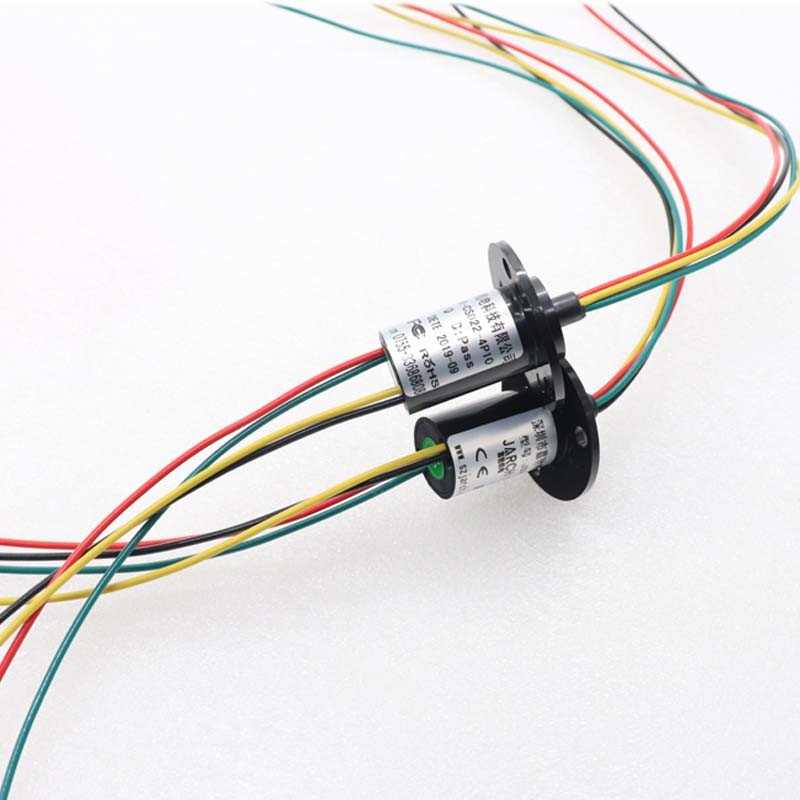

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange

    Detail produk:

    Tempat asal: Shenzhen, Republik Rakyat Cina
    Nama merek: JARCH
    Sertifikasi: CE,FCC,ROHS
    Nomor model: JSR-CS022-18Q

    Syarat-syarat pembayaran & pengiriman:

    Kuantitas min Order: 1pcs
    Harga: US $ 10 - 30 / Piece
    Kemasan rincian: kotak hadiah atau kemasan kustom
    Waktu pengiriman: 5-10 hari
    Syarat-syarat pembayaran: Ex bekerja, L / C, T / T, Western Union
    Menyediakan kemampuan: 2000pcs/minggu
    Harga terbaik Kontak

    Informasi Detail

    Ukuran luar: 22mm Kawat timah: UL Teflon® Awg28, kode warna, tembaga berlapis perak
    Bahan kontak: Logam Mulia: Emas-Emas Panjang timah: 250mm
    Tegangan: 240Vac / 240Vdc Peringkat saat ini: 2A / Dering maksimum
    Sirkuit: 18 Kecepatan: 250rpm
    Cahaya Tinggi:

    miniature slip ring

    ,

    small slip ring

    Deskripsi Produk

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange

    OD 22mm 18 sirkuit 2A kapsul mini ring slip tanpa flensa



    Detail Cepat:


    Nomor model: JSR-CS022-18Q Peringkat saat ini: 2A / Dering maksimum
    Ukuran luar: 22mm Sirkuit: 18
    Volt AC / DC (V): mV ~ 240Vac / Vdc Bahan kontak: Kontak Emas-Emas
    Kecepatan (rpm): 250RPM Kawat timah: UL Teflon Awg28, kode warna,

    Kemasan & Pengiriman:

    Rincian Kemasan: Paket karton standar ekspor
    Rincian pengiriman

    Waktu pengiriman untuk Sampel 3 hari / Waktu pengiriman untuk Pesanan tergantung pada kuantitas
    Pengiriman: OLEH DHL, FedEx, UPS atau TNT ......



    Deskripsi:


    Slip ring dapat digunakan dalam sistem elektromekanis apa pun yang membutuhkan rotasi terus-menerus tanpa kendali saat mentransfer daya atau data dari stasioner ke struktur rotasi.

    It is also called a rotary electrical interface, Slip Ring Assemblies, Rotary Connector, Slip Ring Units,It can improve electromechanical capability, simplify system design, eliminate possible damage while rotation. Itu juga disebut antarmuka listrik rotary, Slip Ring Assemblies, Rotary Connector, Slip Ring Units, Hal ini dapat meningkatkan kemampuan elektromekanis, menyederhanakan desain sistem, menghilangkan kemungkinan kerusakan saat rotasi. It's the key apparatus of various precision rotary worktable, electric test instrument, manufacture and process control instrument. Ini adalah alat utama dari berbagai meja kerja rotary presisi, alat uji listrik, pembuatan dan instrumen kontrol proses.



    The CS series capsule slip ring is a standard and off-the-shelf unit that uses gold contacts on the rotary interface. Cincin slip kapsul seri CS adalah unit standar dan tidak terpasang yang menggunakan kontak emas pada antarmuka putar. Color-coded lead wires are used on both the stator and rotor for simplifying electrical connections. Kabel timah berkode warna digunakan pada stator dan rotor untuk menyederhanakan koneksi listrik.



    CS012-06-A, dengan 6 kabel dan diameter bodi 12,4mm yang ringkas, yang kami sebut cincin selip mini. Menggunakan desain cincin alur 90 ° V untuk setiap cincin dan memberikan pengoperasian yang lebih lancar, torsi lebih rendah, dan kebisingan listrik lebih rendah daripada cincin slip pesaing.


    Manfaat:


    · Berjalan lebih lancar.

    · Presisi desain yang lebih tinggi

    · Menurunkan kebisingan listrik.

    · Torsi lebih rendah, resistansi kontak lebih rendah

    · Pengiriman cepat





    Ukuran:

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange 0
    Penjelasan Model:

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange 1


    Spesifikasi:


    Operasi cepat 0-300 rpm
    Jumlah Sirkuit 18
    Tegangan 240 VAC / DC
    Peringkat saat ini 2A per sirkuit
    Kisaran suhu -20 ° C hingga + 60 ° C
    Bahan Kontak Emas ke Emas
    Ukuran Timbal 28 # tembaga berlapis perak
    Panjang Timbal Standar 250 mm (9,843 inci)
    Kekuatan Dielektrik ≥500 VAC @ 50Hz, di antara setiap sirkuit
    Resistensi isolasi 100 MΩ @ 500 VDC
    Kebisingan Listrik 1mΩMin



    Aplikasi:




    • Sistem Pemantauan CCTV.
    • Alat uji kelistrikan.
    • Peralatan medis.
    • Meja putar
    • Robotika
    • Peralatan laboratorium
    • Manufaktur dan peralatan kontrol proses



    Instruksi instalasi:

    Flange terpasang:

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange 2


    Hubungi kami

    OD 22mm 2A 18 sirkuit saham kapsul Mini slip ring tanpa flange 3

    Produk utama Jarch:



    1. Seri sambungan serat optik rotary

    2. Melalui seri ring bore slip

    3. Seri cincin slip optik elektro

    4. Seri cincin selip hybrid

    5. Seri sendi putar pneumatik

    6. Seri rotary union hidrolik

    7. Seri ring slip kapsul

    8. Seri cincin selip pancake

    9. Seriel ring slip arus tinggi

    10.Seri ring slip kecepatan tinggi

    11.Seri cincin slip termokopel

    12.Seri cincin slip miniatur

    13.Seri cincin selip turbin angin

    14.Seri slip ring Ethernet

    15.Seri cincin slip bukti ledakan

    16.Seri cincin selip merkuri


    Mengapa memilih JARCH slip ring?

    JARCH Company is a professional slip ring manufacturer in Shenzhen, China. JARCH Company adalah produsen cincin slip profesional di Shenzhen, Cina. JARCH has become one of the best-known Chinese brands in the world for high quality slip rings and first-rate services. JARCH telah menjadi salah satu merek Cina paling terkenal di dunia untuk slip ring berkualitas tinggi dan layanan kelas satu. Since we were founded in 1998, we have been committed to innovating, developing and manufacturing high quality slip rings and providing perfect rotation solutions for customers around the world. Sejak kami didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin slip berkualitas tinggi dan memberikan solusi rotasi sempurna untuk pelanggan di seluruh dunia.
    Dengan pengalaman lebih dari 19 tahun di bidangnya, JARCH telah menjalin hubungan bisnis jangka panjang dengan perusahaan transnasional, lembaga penelitian, departemen industri militer, universitas terkenal serta banyak perusahaan di berbagai industri di rumah dan di luar negeri.
    We specialize in custom slip rings solutions tailored to meet your project's requirements for performance, testing, qualification and delivery. Kami berspesialisasi dalam solusi cincin slip kustom yang dirancang untuk memenuhi persyaratan proyek Anda untuk kinerja, pengujian, kualifikasi, dan pengiriman. Our teams understand the importance of comprehensive project planning ensuring your project's success. Tim kami memahami pentingnya perencanaan proyek yang komprehensif untuk memastikan keberhasilan proyek Anda.

    Tidak dapat menemukan solusi slip ring yang tepat?


    At JARCH Company, we strive to meet the needs of our customers. Di JARCH Company, kami berusaha untuk memenuhi kebutuhan pelanggan kami. If an assembly from our standard model does not fit your requirements, our design team will work with you to design a slip ring assembly that will meet your company's exact needs. Jika perakitan dari model standar kami tidak sesuai dengan kebutuhan Anda, tim desain kami akan bekerja dengan Anda untuk merancang perakitan cincin selip yang akan memenuhi kebutuhan tepat perusahaan Anda. With over 19 years of experience JARCH has amassed over 10,000 drawings, thousands of custom slip ring designs and experiences supporting customers worldwide. Dengan pengalaman lebih dari 19 tahun, JARCH telah mengumpulkan lebih dari 10.000 gambar, ribuan desain cincin slip kustom dan pengalaman yang mendukung pelanggan di seluruh dunia.



    Faq



    Q1: Apakah Anda pabrik atau perusahaan dagang?
    A: Kami adalah pabrik profesional dengan tim R & D tingkat Tinggi.
    T2: Berapa banyak jenis cincin slip yang Anda miliki?
    A: kami dapat menyediakan semua jenis cincin slip. Seperti cincin slip minitary, disesuaikan sliring,
    miniatur slip ring, ring slip serat optik, RF rotary joint, HD tipe gabungan,
    cincin selip cakram, cincin selip tenaga angin, cincin selip tenaga surya, cincin selip melalui bore, dll.
    Q3: Dapatkah Anda memberikan cincin slip dengan sinyal frekuensi tinggi dan (atau) sinyal komunikasi optik.
    A: Ya, kami dapat menyediakan cincin slip sinyal campuran sebagai permintaan Anda.
    Q4: apa kehidupan kerja cincin slip Anda.
    A: 30 ~ 50 juta revolusi untuk yang standar, 50 ~ 80 juta revolusi untuk yang spesial,
    Kami juga dapat menyediakan revolusi yang jauh lebih tinggi sebagai kebutuhan khusus Anda.
    Q5: Apakah Anda menyediakan OEM dan ODM?
    A: Ya, kami menyediakan OEM dan ODM.
    T6: Data teknis apa yang harus disediakan untuk model ring slip kami yang disesuaikan.

    A: Jika Anda ingin membuat model slip ring khusus, Anda perlu memberikan detail seperti di bawah ini:

    kecepatan operasi (RPM)
    jenis instalasi

    ukuran garis

    d.channels (Jumlah kabel selain kabel)
    e.tegangan & arus untuk cincin daya dan sinyal

    jenis sinyal dan terkait
    parameter (sangat penting)

    suhu operasi h.IP (persyaratan penyegelan)

    Q7: Berapa lama waktu produksi Anda?
    A: Perlu 7 sampai 15 hari untuk produk standar, 10 hingga 20 hari untuk produk yang disesuaikan sederhana,
    15 hingga 40 hari untuk porduct khusus yang kompleks.
    Q8: Apa port pengiriman Anda?
    A: pelabuhan pengiriman kami adalah shenzhen
    Q9: Bagaimana Anda mengirimkan barang kami?
    A: Biasanya pesanan kecil dapat dikirim melalui udara, pesanan besar dapat dikirim melalui laut.
    Itu bisa dinegosiasikan sebelum pengiriman.
    Ucapan:
    Jika Anda memiliki pertanyaan lain, silakan hubungi kami tanpa ragu-ragu.
