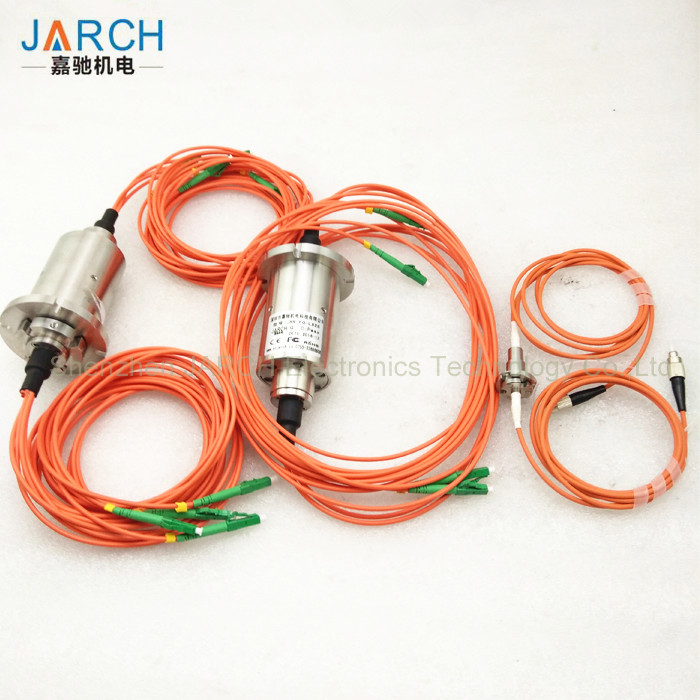

Fiber Optic Rotary Joint dengan 2 ~ 4 channel Antara di las robot dan konsol, timah gratis

Fiber Optic Rotary Joint dengan 2 ~ 4 channel Antara di las robot dan konsol, timah gratis

Detail produk:

Tempat asal: Shenzhen, Republik Rakyat Cina
Nama merek: JARCH
Sertifikasi: CE,FCC,ROHS
Nomor model: JSR-FO-MXN

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 1pc
Harga: Negotiated
Kemasan rincian: kotak hadiah atau kemasan kustom
Waktu pengiriman: 20-30 hari
Syarat-syarat pembayaran: Ex bekerja, L / C, T / T, Western Union, MoneyGram
Menyediakan kemampuan: 20pcs/minggu
Harga terbaik Kontak

Informasi Detail

Material Perumahan: Besi tahan karat Ukuran: Diameter 6.8mm * Panjang 28mm
Rentang panjang gelombang: 650-1650nm Penanganan daya optik: 23 dBm
Perkiraan siklus hidup: 200-400 juta revolusi Perlindungan: IP66 / IP68
Bobot: 10 g / pc
Cahaya Tinggi:

FORJ

,

fiber optic slip ring

Deskripsi Produk

Fiber Optic Rotary Joint dengan 2 ~ 4 channel Antara di las robot dan konsol, timah gratis

Fiber Optic Rotary Joint dengan 2 ~ 4 saluran Antara robot pengelasan dan konsol, bebas timah



Fitur:

1.Dapat digunakan dengan cincin selip dan sendi putar fluida

2. Peningkatan dapat dilakukan dengan mudah

3. Kerugian rendah, tingkat rotasi tinggi

4. Segel yang baik

5. Perkiraan siklus hidup: 200-400 juta putaran



Detail Cepat:



Nomor model: JSR-FO-Mxn Saluran: 2 ~ 3 (4 MM)
Riak kerugian penyisipan: <+/- 0,25 dB Rentang panjang gelombang: 650-1650 nm
Kerugian pengembalian (SM&MM): > 40 dB (RPT), Kerugian penyisipan: <2.0dB
Bahan Perumahan: Besi tahan karat Perlindungan: IP66, IP68 Opsional



Pengemasan & Pengiriman:



Rincian Kemasan: Paket karton Ekspor Standar
Rincian pengiriman:

Pesan 15 hari setelah mendapat pembayaran

Pengiriman: OLEH DHL, FedEx, UPS atau TNT ......



Deskripsi:


Rotary joint (Sendi putar) serat optik JSR-FO-MJ1 berukuran kecil dan kompak FORJ dengan OD 6.80mm * L 28mm, standar, siap pakai, tersedia dalam stok.Itu bisa mendukung 1 saluran serat optik (SM / MM) yang mentransmisikan pada 360 ° berputar.Sambungan putar (FORJ) saluran tunggal (baik Mode Tunggal maupun Mode Ganda) adalah desain paling serbaguna yang pernah ada di pasaran.Bodi yang kokoh memungkinkan kuncir serat, stopkontak ST, atau FC di sisi rotor atau sisi stator.Seseorang dapat mengkonfigurasi paket agar sesuai dengan kebutuhannya secara tepat.fitur kerugian penyisipan yang sangat rendah dan kinerja kerugian pengembalian yang mengesankan untuk mode tunggal dan serat multimode. MJ1 sering digunakan dengan cincin selip elektronik, panggilan slipring hibrida optik-listrik, daya pancar dan data kecepatan tinggi.



Manfaat:


  • Menggunakan transmisi sinyal cahaya, tidak ada kebocoran elektromagnetik.
  • Penyegelan yang bagus.
  • Ketahanan terhadap interferensi elektromagnetik
  • Tidak ada transmisi kontak, tidak ada keausan.
  • Umur panjang, bisa sampai 10 juta RPM.
  • Tidak ada gesekan, dapat digunakan di lingkungan yang mudah terbakar dan meledak.
  • Dapat digunakan di lingkungan alam yang ekstrim.
  • Gangguan arus magnet tinggi, juga dapat bekerja secara normal.
  •

Ukuran:

Fiber Optic Rotary Joint dengan 2 ~ 4 channel Antara di las robot dan konsol, timah gratis 0





Spesifikasi:



Rentang panjang gelombang 650-1650 nm Kerugian penyisipan ≤2 dB (tipikal: <0,5 dB)
Riak kerugian penyisipan <+/- 0,25 dB Return loss (SM) ≥40 dB
Kecepatan maksimum 2.000 rpm Kekuatan tarik 10 N (penyangga 900 um)
Mulai torsi <0,01 Nm Estimasi siklus hidup 200-400 juta revolusi
Penanganan daya optik 23 dBm Suhu kerja -40 ° C sampai 85 ° C
Suhu penyimpanan -50 ° C sampai 85 C ° C Gaya paket Kuncir di kedua ujungnya
Bahan perumahan Besi tahan karat Jenis serat Single atau multimode dengan jaket 3 mm (Kevlar / PVC)
Jenis konektor FC, SC, ST, SMA, atau LC Ukuran Diameter 6,8 mm.x panjang 28 mm
Bobot 10 g Peringkat IP IP 68 untuk semua model
Getaran MIL-STD-167-1A Kejutan mekanis MIL-STD-810G





Aplikasi:



• Antara robot bawah laut dan kapal kendali

• Antara antena radar dan sistem pemrosesan sinyal on-board

• Dengan konsol bodi mobil menara berputar kereta

• Antara robot las dan konsol

• Perangkat input dan output mekanis jarak jauh dan kontrol

• Theodolit fotolistrik

• Hubungan antara platform dan pelacakan pesawat ruang angkasa



Instruksi instalasi:

Flange terpasang:



Produk utama Jarch:



1. Seri sambungan putar serat optik

2. Melalui seri bore slip ring

3. Seri cincin selip optik elektro

4. Seri hybrid slip ring

5. Seri sendi putar pneumatik

6. Seri persatuan putar hidrolik

7. Seri cincin selip kapsul

8. Seri cincin selip pancake

9. Seriels slip ring arus tinggi

10.Seri slip ring berkecepatan tinggi

11.Seri cincin selip termokopel

12.Seri cincin selip miniatur

13.Seri cincin selip turbin angin

14.Seri Ethernet slip ring

15.Seri slip ring tahan ledakan

16.Seri cincin selip merkuri


Mengapa memilih cincin selip JARCH?

JARCH Company adalah produsen cincin selip profesional di Shenzhen, Cina.JARCH telah menjadi salah satu merek China paling terkenal di dunia untuk cincin selip berkualitas tinggi dan layanan kelas satu.Sejak kami didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin selip berkualitas tinggi dan memberikan solusi rotasi yang sempurna untuk pelanggan di seluruh dunia.
Dengan pengalaman lebih dari 19 tahun di bidangnya, JARCH telah menjalin hubungan bisnis jangka panjang dengan perusahaan transnasional, lembaga penelitian, departemen industri militer, universitas terkenal serta banyak perusahaan di berbagai industri di dalam dan luar negeri.
Kami berspesialisasi dalam solusi cincin selip khusus yang disesuaikan untuk memenuhi persyaratan proyek Anda untuk kinerja, pengujian, kualifikasi, dan pengiriman.Tim kami memahami pentingnya perencanaan proyek yang komprehensif untuk memastikan keberhasilan proyek Anda.

Tidak dapat menemukan solusi slip ring yang tepat?


Di JARCH Company, kami berusaha keras untuk memenuhi kebutuhan pelanggan kami.Jika perakitan dari model standar kami tidak sesuai dengan kebutuhan Anda, tim desain kami akan bekerja sama dengan Anda untuk merancang perakitan slip ring yang akan memenuhi kebutuhan perusahaan Anda.Dengan pengalaman lebih dari 19 tahun, JARCH telah mengumpulkan lebih dari 10.000 gambar, ribuan desain dan pengalaman slip ring khusus yang mendukung pelanggan di seluruh dunia.
