30RPM Max Kecepatan Signal Rings Hybrid slip Dengan Aluminium Alloy Rumah, 170mm Outer Ukuran

30RPM Max Kecepatan Signal Rings Hybrid slip Dengan Aluminium Alloy Rumah, 170mm Outer Ukuran

Detail produk:

Place of Origin: Shenzhen , China
Nama merek: JARCH
Sertifikasi: CE,FCC,ROHS
Model Number: JSR-HY050-4E-2L

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pc
Harga: negotiation
Packaging Details: Gift box or custom packing
Delivery Time: 5-10 days
Payment Terms: Ex-works, L/C,T/T, Western Union, MoneyGram
Supply Ability: 500pcs/week
Harga terbaik Kontak

Informasi Detail

Ukuran bagian: 1 " ukuran tabung: 1 "
Passage media: minyak hidrolik Sirkuit: 2-36
Arus: 2A / 5A / 15A / Ethernet Tegangan: 240Vac / 240Vdc
Kecepatan: 30RPM kawat timah: UL Teflon® Awg26, Awg22, Awg16
Perumahan bahan: aspal Bahan kontak: Logam berharga: emas-emas
ukuran luar: 170 mm Memimpin panjang: 300mm
Cahaya Tinggi:

pneumatik rotary joint

,

sambungan putar listrik

Deskripsi Produk

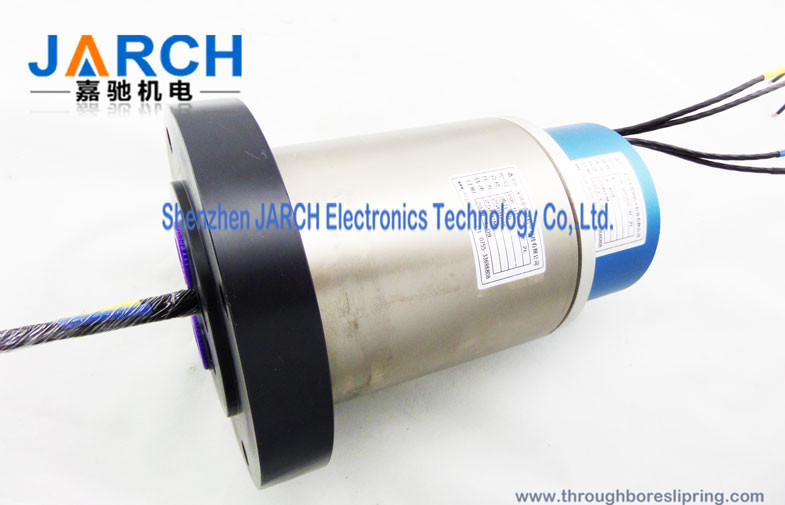

30RPM Max Kecepatan Signal Rings Hybrid slip Dengan Aluminium Alloy Rumah, 170mm Outer Ukuran

30RPM Max Speed ​​Signal Hybrid Slip Rings Dengan Aluminium Alloy House, 170mm Ukuran Luar

Fitur:

Produk standar untuk kontrol Hidrolik
Ukuran kecil, ringan, torsi gesekan rendah, rotasi tanpa merangkak
Bahan tahan aus super untuk penyegelan
Koneksi Sekrup tersedia G1 / 8, G1 / 4, G1 / 2, G1
2-8 saluran tersedia
Model yang disesuaikan tersedia


Detail Cepat:

Nomor model: JSR-HY050-4E-2L Ukuran Passage (mm): 1 "
Media Passage: minyak hidrolik Rangkaian listrik: 2-36
Volt AC / DC (V): mV ~ 240Vac / Vdc Saat ini (A): 2A / 5A / 15A / Ethernet
Kecepatan (rpm): 30RPM Ukuran Tabung 1 "

Kemasan & Pengiriman:

Detail Kemasan: Paket Karton Ekspor standar
Detail Pengiriman:

Waktu pengiriman untuk Sampel 3 hari / Waktu pengiriman untuk Pesanan tergantung pada kuantitas
Pengiriman: OLEH DHL, FedEx, UPS atau TNT ......



Deskripsi:

Cincin slip dapat digunakan dalam sistem elektromekanik apa pun yang membutuhkan rotasi tak terbatas dan berkelanjutan saat mentransfer daya atau data dari stasioner ke struktur yang berputar.


JARCH HY Series Pneumatic Listrik Rotary Union Dukungan 2-24 bagian cara Pneumatic / Hidrolik, itu dapat menggabungkan dengan kekuatan, sinyal, Ethernet, USB, Devicenet, Kontrol Bersih, Canbus berdasarkan permintaan. Itu juga bisa dipasang oleh poros atau pemasangan flange opsional. Jenis media pas dapat menggunakan Air / Gas, Kimia, DI / Keran Air, Minyak, Air / Glikol.

JSR-HY050-4E-2L menyediakan 2 bagian minyak hidrolik 1 " , menggabungkan 2 ~ 36 sirkit Power dan singnal atau Ethernet slip ring elektrik. Slip ring menyediakan flens putar dapat dipasang pada meja putar.


Manfaat:

· Kinerja penanganan sinyal yang unik dengan noise rangkaian listrik minimal
· Ketat kemasan agar sesuai dengan kendala ruang yang paling menuntut
· Sepenuhnya kompatibel dengan sinyal level kontrol analog dan TTL
· Bantalan bola presisi untuk umur panjang
· Unit Sealed tersedia, IP67 opsional
· Konstruksi aluminium anodized yang kokoh
· Biaya rendah, harga istimewa

· Ukuran kecil
· Pengiriman cepat




Ukuran:


Panjang Slip Ring Akan Disarankan Ketika Rings Dan Rincian Saat Ini Adalah Pilihan. Silakan Hubungi JARCH Departemen Teknik.


Keterangan Model:



Spesifikasi elektrik:

Rings 2 ~ 24 Arus 2A / 30A / 50A
Tegangan Tidak ada
Diameter keseluruhan 170mm
Bahan Perumahan Paduan Aluminium Torsi 0,05 Nm; + 0,03 Nm / 6 ring
Kehidupan bekerja 50 juta Bahan kontak Logam Berharga: Emas-Emas
Kebisingan listrik <5 mΩ Resistensi Kontak <2mΩ
Kekuatan dielektrik 1000VDC @ 50Hz Kawat timah UL Teflon® Awg26, Awg22, Awg16
Resistansi isolasi 500MΩ @ 600VDC Panjang Pimpin 300mm (12 ")
Operasi Temp. -40 ° C hingga 80 ° C Perlindungan IP54
Material Bebas Timah, ROHS Bersertifikat CE, FCC, UL, ROHS


Aplikasi:

Mesin industri
Mengisi peralatan
Peralatan pameran / display
Peralatan medis
sentra pemesinan
tabel indeks putar
Lengan mekanik
Lampu operasi
menara alat berat atau gulungan kabel
Pintu putar
Mesin kemasan
Mesin melingkar
alat uji
mesin pengemas


Instruksi instalasi:


Flange dipasang:


Produk utama juni:

1. Serat optik rotary seri bersama

2. Melalui seri bore slip ring

3. Electro optical slip ring series

4. Seri slip ring Hybrid

5. Pneumatic rotary joint series

6. Seri hidrolik rotary union

7. Seri slip ring kaps

8. Pancake slip ring series

9. Tinggi cincin seri slip saat ini

10. Kecepatan tinggi seri cincin slip

11. Thermocouple slip ring series

12. Miniatur seri slip ring

13. Seri slip cincin turbin angin

14. seri slip seri Ethernet

15. Ledakan bukti seri cincin slip

16. Mercury slip ring series


Mengapa memilih JARCH slip ring?

JARCH Company adalah produsen slip ring profesional di Shenzhen, Cina. JARCH telah menjadi salah satu merek Cina paling terkenal di dunia untuk cincin slip berkualitas tinggi dan layanan kelas satu. Sejak kami didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin slip berkualitas tinggi dan memberikan solusi rotasi sempurna untuk pelanggan di seluruh dunia.
Dengan pengalaman lebih dari 19 tahun di lapangan, JARCH telah menjalin hubungan bisnis jangka panjang dengan perusahaan transnasional, lembaga penelitian, departemen industri militer, universitas terkenal serta banyak perusahaan di berbagai industri di dalam dan di luar negeri.
Kami mengkhususkan pada solusi slip ring khusus yang disesuaikan untuk memenuhi persyaratan proyek Anda untuk kinerja, pengujian, kualifikasi, dan pengiriman. Tim kami memahami pentingnya perencanaan proyek komprehensif yang memastikan keberhasilan proyek Anda.

Tidak dapat menemukan solusi slip rings yang tepat?


Di JARCH Company, kami berusaha untuk memenuhi kebutuhan pelanggan kami. Jika perakitan dari model standar kami tidak sesuai dengan kebutuhan Anda, tim desain kami akan bekerja dengan Anda untuk merancang perakitan slip ring yang akan memenuhi kebutuhan spesifik perusahaan Anda. Dengan lebih dari 19 tahun pengalaman, JARCH telah mengumpulkan lebih dari 10.000 gambar, ribuan desain slip ring khusus dan pengalaman mendukung pelanggan di seluruh dunia.

FAQ

Q1: Apakah Anda pabrik atau perusahaan dagang?
A: Kami adalah pabrik profesional dengan tim R & D tingkat Tinggi.
Q2: Berapa banyak tipe slip ring yang Anda miliki?
A: Kami dapat menyediakan semua jenis slip rings. Seperti slip ring kecil, disesuaikan sliring,
miniatur slip ring, fiber optic slip ring, RF rotary joint, tipe gabungan HD,
disc slip ring, wind power slip ring, slip ring tenaga surya, cincin slip melalui bore, dll.
Q3: Dapatkah Anda memberikan slip ring dengan sinyal frekuensi tinggi dan (atau) sinyal komunikasi optik.
A: Ya, kami dapat menyediakan sinyal campuran slip ring sebagai permintaan Anda.
Q4: apa kehidupan kerja cincin slip Anda.
A: 30 ~ 50 juta putaran untuk yang standar, 50 ~ 80 juta revolusi untuk yang spesial,
Kami juga dapat menyediakan revolusi yang lebih tinggi sebagai kebutuhan khusus Anda.
Q5: Apakah Anda menyediakan OEM dan ODM?
A: Ya, kami menyediakan OEM dan ODM.
Q6: Data teknis apa yang harus disediakan untuk model slip ring kami yang disesuaikan.

A: Jika Anda ingin membuat costomize model slip ring khusus, Anda perlu memberikan detail sebagai berikut:

kecepatan a.operatring (RPM)
b.jenis instalasi

c. ukuran garis

d.channels (Nomor satu kawat selain kabel)
voltase & arus listrik untuk cincin listrik dan cincin sinyal

f. jenis sinyal dan terkait
parameter (sangat penting)

g.operating suhu h.IP (persyaratan penyegelan)

Q7: Berapa lama waktu produksi Anda?
A: Diperlukan 7 hingga 15 hari untuk produk standar, 10 hingga 20 hari untuk produk sederhana yang disesuaikan,
15 hingga 40 hari untuk porducts khusus yang rumit.
Q8: Apa port pengiriman Anda?
A: port pengiriman kami adalah shenzhen
Q9: Bagaimana Anda mengirimkan barang-barang kami?
A: Biasanya pesanan kecil dapat dikirim melalui udara, pesanan besar dapat dikirim melalui laut.
Ini dapat dinegosiasikan sebelum pengiriman.
Ucapan:
Jika Anda memiliki pertanyaan lain, pls hubungi kami tanpa ragu-ragu.
