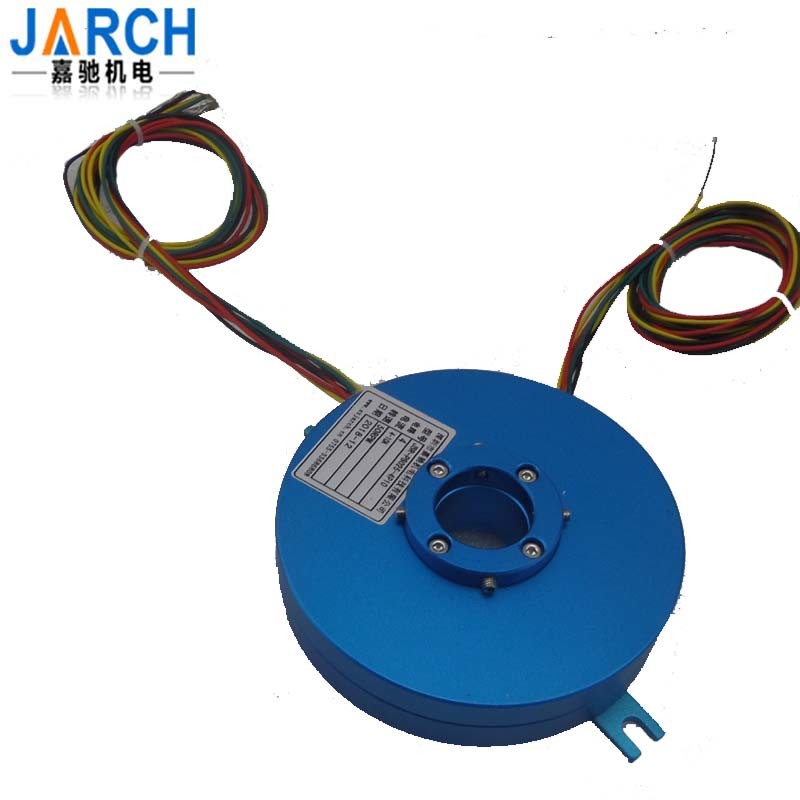

Meja Putar 2 Saluran Pancake Melalui Bore Slip Ring
Detail produk:
| Tempat asal: | Shenzhen, Cina |
| Nama merek: | JARCH |
| Sertifikasi: | CE,FCC,ROHS |
| Nomor model: | JSR-PS025-6P10 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | US $ 20 - 30 / Piece |
| Kemasan rincian: | Kotak hadiah atau kemasan khusus |
| Waktu pengiriman: | 5-10 hari |
| Syarat-syarat pembayaran: | Bekas kerja, L / C, T / T, Western Union, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / minggu |
|
Informasi Detail |
|||
| Ukuran batin: | 25mm | Ketebalan: | 25mm |
|---|---|---|---|
| Panjang timah: | 250mm | Kawat timah: | 24 # tembaga berlapis perak |
| Bahan kontak: | Logam Mulia: Emas-Emas | Tegangan: | 240Vac / 240Vdc |
| Peringkat saat ini: | 10A / dering | Kecepatan: | 250rpm |
| Cahaya Tinggi: | Slip Ring Rotary Table Pancake,Pancake 2 Channel Slip Ring |
||
Deskripsi Produk
Meja Putar 2 Saluran Pancake Melalui Bore Slip Ring
Melalui bore pancake slip ring, 2 Channel 2A via 30mm, untuk Meja Putar
Spesifikasi
| Sirkuit | 2-46 |
| Peringkat Saat Ini | 2ckt * 4A |
| Tegangan | 50 VDC |
| Kekuatan Dielektrik | antara sirkuit ≥300V @ 50Hz |
| Isolasi | 200MΩ @ 500VDC |
| Kebisingan Listrik | ≤70mΩ |
| Kecepatan Kerja | 0 ~ 50 RPM |
| Kontak | Logam mulia |
| Perumahan | Plastik rekayasa |
| Ukuran kabel | AWG22 # (0.35mm²) Teflon UL |
| Diameter lubang | φ30mm |
| Suhu Kerja | -20 ~ + 60 ℃ |
| Tingkat Perlindungan | IP54 |
Kecepatan tinggi 360 ° Rotating Electric PCB Pancake slip ring ultra tipis 6mm pancace slipring 12 sirkuit
Cincin selip pancake dirancang khusus jika panjangnya terbatas tetapi diameternya tidak terlalu ketat;
Ukuran lubang: 25mm, Tebal: 5mm
2,3,4,6,8,12,18,24 versi sirkuit
JSR-PS025-6P10, dengan 2 ~ 24 sirkit dan ketebalan bodi 5 mm yang ringkas, yang kami sebut cincin selip disk.
Manfaat:
- Panjang timah yang lebih panjang tersedia
- Kombinasi daya dan sinyal
- Keluar dari kabel rotor dan stator
- sikat paduan emas, cincin berlapis emas
- IP65 bersifat opsional
- Lebih banyak ketebalan tersedia
Ukuran:
Kecepatan tinggi 360 ° Rotating Electric PCB Pancake slip ring ultra tipis 6mm pancace slipring 12 sirkuit
Penjelasan Model:
Spesifikasi:
| Operasi cepat | 0-300 rpm |
| Jumlah Sirkuit | 2 ~ 24 |
| Tegangan | 240 VAC / DC |
| Peringkat Saat Ini | 10A per sirkuit |
| Rentang Suhu | -20 ° C hingga + 80 ° C |
| Bahan Kontak | Emas menjadi Emas |
| Ukuran Timbal | 22 # tembaga berlapis perak |
| Panjang Timbal | Standar 250 mm (9,843 inci) |
| Kekuatan Dielektrik | ≥500 VAC @ 50Hz, di antara setiap sirkuit |
| Resistensi Isolasi | 100 MΩ @ 500 VDC |
| Kebisingan Listrik | 5mΩMin |
Aplikasi:
- Mengisi peralatan
- Alat uji kelistrikan.
- Peralatan medis.
- Meja putar
- Robotika
- Peralatan laboratorium
- Peralatan manufaktur dan kontrol proses
Instruksi instalasi:
Flange terpasang:
Hubungi kami
Produk utama Jarch:
1. Seri sambungan putar serat optik
2. Melalui seri bore slip ring
3. Seri cincin selip optik elektro
6. Seri persatuan putar hidrolik
9. Seriels slip ring arus tinggi
10.Seri slip ring berkecepatan tinggi
11.Seri cincin selip termokopel
13.Seri cincin selip turbin angin
15.Seri slip ring tahan ledakan
Mengapa memilih cincin selip JARCH?
JARCH Company adalah produsen cincin selip profesional di Shenzhen, Cina.JARCH telah menjadi salah satu merek China paling terkenal di dunia untuk cincin selip berkualitas tinggi dan layanan kelas satu.Sejak kami didirikan pada tahun 1998, kami telah berkomitmen untuk berinovasi, mengembangkan dan memproduksi cincin selip berkualitas tinggi dan memberikan solusi rotasi yang sempurna untuk pelanggan di seluruh dunia.
Dengan pengalaman lebih dari 19 tahun di bidangnya, JARCH telah menjalin hubungan bisnis jangka panjang dengan perusahaan transnasional, lembaga penelitian, departemen industri militer, universitas terkenal serta banyak perusahaan di berbagai industri di dalam dan luar negeri.
Kami berspesialisasi dalam solusi cincin selip khusus yang disesuaikan untuk memenuhi persyaratan proyek Anda untuk kinerja, pengujian, kualifikasi, dan pengiriman.Tim kami memahami pentingnya perencanaan proyek yang komprehensif untuk memastikan keberhasilan proyek Anda.
Tidak dapat menemukan solusi slip ring yang tepat?
Di JARCH Company, kami berusaha keras untuk memenuhi kebutuhan pelanggan kami.Jika perakitan dari model standar kami tidak sesuai dengan kebutuhan Anda, tim desain kami akan bekerja sama dengan Anda untuk merancang perakitan slip ring yang akan memenuhi kebutuhan perusahaan Anda.Dengan pengalaman lebih dari 19 tahun, JARCH telah mengumpulkan lebih dari 10.000 gambar, ribuan desain dan pengalaman slip ring khusus yang mendukung pelanggan di seluruh dunia.
FAQ
| Q1: Apakah Anda pabrik atau perusahaan dagang? | ||||||||||
| A: Kami adalah pabrik profesional dengan tim R & D tingkat tinggi. | ||||||||||
| Q2: Berapa banyak jenis slip ring yang Anda miliki? | ||||||||||
| A: Kami dapat menyediakan semua jenis slip ring.Seperti minitary slip ring, sliring yang disesuaikan, cincin selip miniatur, cincin selip serat optik, sambungan putar RF, tipe gabungan HD, cincin selip cakram, cincin selip tenaga angin, cincin selip tenaga surya, cincin selip melalui lubang, dll. |
||||||||||
| Q3: Dapatkah Anda memberikan slip ring dengan sinyal frekuensi tinggi dan (atau) sinyal komunikasi optik. | ||||||||||
| A: Ya, kami dapat menyediakan cincin slip sinyal campuran sebagai permintaan Anda. | ||||||||||
| Q4: apa umur kerja slip ring Anda. | ||||||||||
| A: 30 ~ 50 juta revolusi untuk yang standar, 50 ~ 80 juta revolusi untuk yang khusus, Kami juga dapat menyediakan revolusi yang jauh lebih tinggi sebagai kebutuhan khusus Anda. |
||||||||||
| Q5: Apakah Anda menyediakan OEM dan ODM? | ||||||||||
| A: Ya, kami menyediakan OEM dan ODM. | ||||||||||
| T6: Data teknis apa yang harus disediakan untuk model cincin selip khusus kami. | ||||||||||
|
A: Jika Anda ingin menyesuaikan model cincin selip khusus, Anda perlu memberikan detail seperti di bawah ini: a. kecepatan operasi (RPM) c. ukuran garis besar d.channels (Jumlah kabel tunggal selain kabel) f. jenis sinyal dan terkait g. suhu operasi h.IP (persyaratan penyegelan) |
||||||||||
| Q7: Berapa lama waktu tunggu produksi Anda? | ||||||||||
| J: Perlu 7 hingga 15 hari untuk produk standar, 10 hingga 20 hari untuk produk yang disesuaikan sederhana, 15 hingga 40 hari untuk porduct khusus yang rumit. |
||||||||||
| Q8: Apa port pengiriman Anda? | ||||||||||
| A: Pelabuhan pengiriman kami adalah Shenzhen | ||||||||||
| Q9: Bagaimana Anda mengirimkan barang kami? | ||||||||||
| A: Biasanya pesanan kecil dapat dikirim melalui udara, pesanan besar dapat dikirim melalui laut. Itu bisa dinegosiasikan sebelum pengiriman. |
||||||||||
| Ucapan: | ||||||||||
| Jika Anda memiliki pertanyaan lain, silakan hubungi kami tanpa ragu-ragu. |
