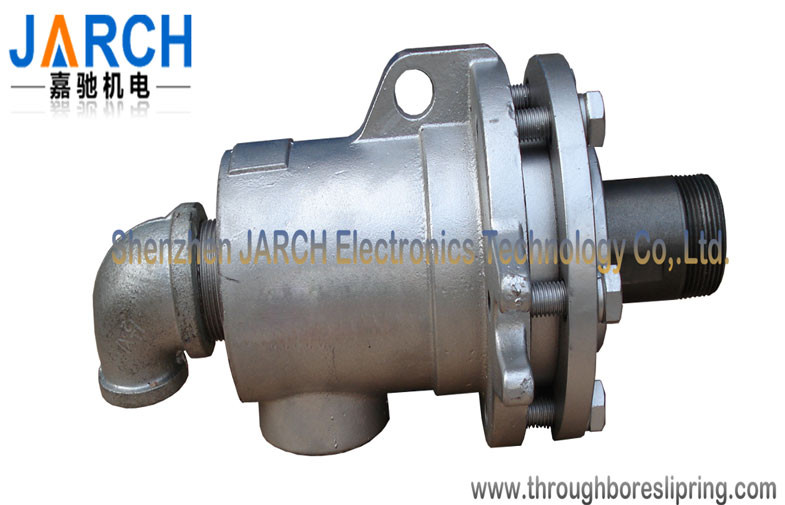

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling

Detail produk:

Place of Origin: Shenzhen , China
Nama merek: JARCH
Sertifikasi: CE,FCC,ROHS
Model Number: JSR-RJ-SA

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 1pc
Harga: US $ 100 - 300 / Piece
Packaging Details: Gift box or custom packing
Delivery Time: 5-10 days
Payment Terms: Ex-works, L/C,T/T, Western Union
Supply Ability: 500pcs/week
Harga terbaik Kontak

Informasi Detail

Bahan: Besi tahan karat Rotor: SS304
Ukuran: 3/8 '' - 4 '' Koneksi: Perempuan
Teknik: Pengecoran Tipe: Kopel
Medium: Uap kecepatan maksimum: 450rpm
Tekanan Maks: 3,5 Mpa Suhu Maks: 220 ℃
Cahaya Tinggi:

hydraulic rotary coupling

,

hydraulic rotary fittings

Deskripsi Produk

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling

Pemasangan tekanan tinggi sambungan putar uap / kopling putar hidrolik



Fitur:

Tekanan Maks .: 3.5Mpa

Pengoperasian mulus karena dua bantalan presisi besar

Colletcion: perempuan

Kecepatan maks hingga 450rpm

OEM dipersilakan



Detail Cepat:



Bahan: Besi tahan karat Teknik: Pengecoran Tipe: Kopel
Tempat asal: Shenzhen, Tiongkok Nomor model: JSR-JT-SA Nama merk: JARCH
Koneksi: Perempuan Bentuk: bulat Kode Kepala: bulat
UKURAN: 3/8 '' SAMPAI 4 '' Medium: Uap Bahan rotor: ss304
Kecepatan maksimum:450RPM Mtekanan kapak: 300psi Suhu maks:220















Pengemasan & Pengiriman:

Rincian Kemasan: Paket karton Ekspor Standar
Rincian Pengiriman:

Waktu pengiriman: 15 hari setelah mendapat pembayaran
Pengiriman: OLEH DHL, FedEx, UPS atau TNT ......



Deskripsi:

Sambungan putar, juga disebut sebagai sambungan putar atau sambungan berputar, menyediakan segel mekanis antara pipa suplai stasioner dan drum atau silinder yang berputar untuk memungkinkan aliran media perpindahan panas ke dan / atau keluar dari gulungan yang berputar.Media perpindahan panas biasanya digunakan dengan sendi putar dan termasuk sendi berputar uap,air,minyak hermal,pendingin,udaraminyak hidrolik.

Rotary joint (Sendi putar) seri SA terdiri dari dua bantalan presisi besar dan prinsip desain segel menggunakan bantalan yang halus dan disegel serta keausan seminimal mungkin, memperpanjang masa pakai.

Manfaat:


1. Suhu tinggi, kopling pipa berputar tahan tekanan tinggi

2.Serikat pekerja konstruksi yang kokoh cocok untuk tekanan tinggi, minyak termik suhu tinggi, uap

3.Segeldiimpor dari Jerman, yang menjamin kinerja luar biasa dari rotary union kami.

4. Desainstruktur pelat dasar yang dapat dilepasnyaman untuk konversi antara bagian tunggal dan multi-bagian

5. Penggunaanpalet grafitmenyeimbangkan kompensasi pegas, oleh karena itu pegas menghindari korosi dan memperpanjang umur layanan.

6.Ideal untuk minyak termaldan untuk tekanan yang lebih tinggi, suhu

7. Hosing terbuat dari besi cor ulet dan penutup & rotor terbuat dari baja chrome

8. Memiliki pegas tahan suhu tinggi



Seri SA dapat mentransfer maks 450rpm, 3,5Mpa, -30 ~ 220 ℃ uap bertekanan hingh.
 SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 0

Ukuran:

Seri SAM --Monoflow



SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 1

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 2

Seri SAD - Dupleks dengan pipa internal tetap (Digunakan pada siphon tetap)

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 3


SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 4



Seri SAR - Pipa internal yang berputar dupleks dengan (Digunakan dalam revolvin siphon)

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 5

SA Serial High pressure fitings steam rotary joint / hydraulic rotary coupling 6

Spesifikasi:

Media yang direkomendasikan minyak penghantar panas
Ukuran yang tersedia 1/4 "- 4"
Max.air bertekanan
ukuran 1/4 "- 1 1/2" 50,0 bar
ukuran 2 " 40,0 bar
Max.suhu
air 130 ° C
Max.kecepatan
ukuran 1/4 "- 3/4" 20000 RPM
ukuran 1 " 1500 RPM
ukuran 1 1/4 "- 1 1/2" 1500 RPM
ukuran 2 " 750 RPM


Aplikasi:


• Mesin Kertas

• baja, bergelombang, tekstil,

• Pencelupan, Karet, Plastik, Kimia, Alat mesin



Instruksi instalasi:

Rotary union Sistem Putar Anda adalah komponen presisi yang, jika dipasang dengan benar, akan memberikan masa pakai yang lama dan bebas kebocoran.Harap ikuti pedoman umum ini saat memasang serikat Anda:
Koneksi
Serikat Sistem Rotary harus selalu dipasang menggunakan koneksi yang fleksibel.Untuk menghindari kerusakan pada bantalan, serikat pekerja perlu menemukan pusatnya selama operasi.Baik poros atau rumahan tidak memiliki pipa keras.
Rumah serikat harus dipegang dengan catok dan koneksi fleksibel harus dipasang sebelum memasang serikat ke mesin.
Bersihkan benang betina dan permukaan poros sebelum pemasangan.Gunakan pita pipa teflon atau sealant pipa pada benang NPT.Sebagai pedoman, benang NPT harus dikencangkan dengan tangan ditambah 1-3 putaran untuk menutup benang.Saat memasang ulir paralel, gasket atau o-ring yang sesuai harus digunakan.
Harus ada sedikit lengkungan yang tidak kusut pada selang saat dipasang pada peralatan.Perumahan atau poros harus dibiarkan mengapung untuk mengkompensasi eksentrisitas dan / atau ketidaksejajaran.

Anti-rotasi
Dalam banyak kasus, sambungan selang fleksibel digunakan untuk anti-rotasi.Aplikasi lain membutuhkan perangkat eksternal untuk anti-rotasi seperti garpu di sekitar fitting, pin, yoke atau braket.Perangkat anti-rotasi harus “mengapung” untuk mencegah kerusakan pada penyatuan.
Penyaringan
Untuk mencegah kerusakan pada poros atau segel, Sistem Putar memerlukan filtrasi hingga 10 mikron atau kurang.Kegagalan untuk melakukannya dapat membatalkan garansi Anda dan menyebabkan kegagalan dini.
Pelumasan
Jika penyatuan Anda memiliki alat kelengkapan gemuk, lumasi penyatuan dengan tidak lebih dari dua pompa gemuk yang sesuai per pemasangan.
