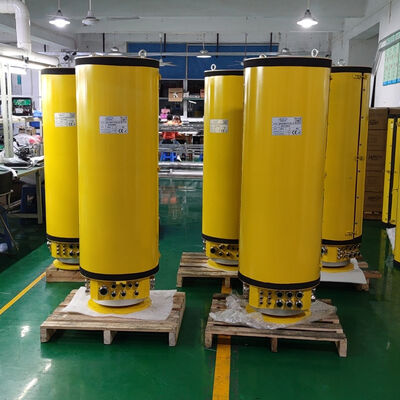

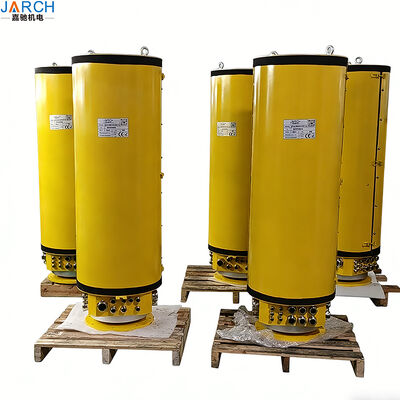

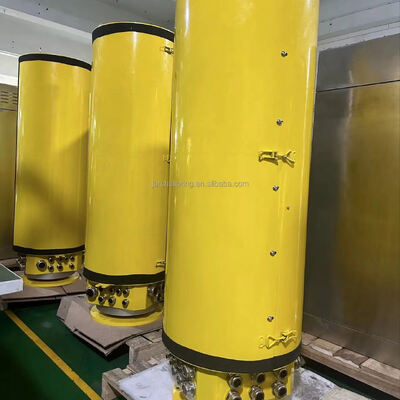

Rel kabel tegangan tinggi Slip Ring Tower Crane 12.5kv slip Ring Central Collector Ring untuk Crane 15kv

1Tentang slip ring.

JARCH Slip Rings adalah perangkat elektromekanis untuk mentransmisikan tenaga listrik, sinyal kontrol, dan/atau data dari struktur stasioner ke struktur berputar (atau sebaliknya).Kami menawarkan rangkaian lengkap slip ring untuk mengirimkan tegangan dari mV hingga 36 kV dan arus dari mA hingga 3600 A. Semua seri cocok untuk dicampur dengan sinyal dan data. solusi disesuaikan dapat pergi lebih jauh mencapai hingga 13000 A dan 43,2 kV. Kami selalu menerapkan teknologi terbaik untuk memenuhi kebutuhan Anda:Sikat ganda atau gandaKami dapat menyediakan komposisi dari beberapa tiang hingga beberapa ratus, berdasarkan persyaratan aplikasi Anda.Slip Ring Assemblies dapat disediakan baik sebagai terbuka, “non-enclosed” tipe untuk penyesuaian khusus pelanggan, atau sepenuhnya tertutup dengan rumah plastik atau logam dampak tinggi, cocok bahkan untuk lokasi berbahaya.Kopling berputar tambahan tersedia untuk cairan atau gas dan putar serat optik dapat diintegrasikan.

2.Gambaran Produk:

JARCH slip ring kelas industri kami dirancang untuk menyediakan transmisi yang dapat diandalkan dari daya, sinyal, dan data dalam aplikasi berputar.mereka banyak digunakan dalamTurbin angin, robot, derek, mesin kemasan, dan peralatan medis. Dengan kebisingan listrik rendah, stabilitas kecepatan tinggi, dan umur panjang, slip ring kami memastikan 360Cputaran tanpa kabel mengikat.

3. CraneSParameter lip ring:

3.1 Nama komponen: Slip ring konduktif JSR-BCX-8P400-9P150-20P25-10S

3.1.1 Suhu lingkungan kerja: -40°C ~ + 40°C

3.1.2 Tingkat perlindungan: IP64

3.1.3 Tegangan operasi: DC 24 V/AC400 V

3.1.4 Kecepatan kerja: 0 ~ 2 rpm

3.1.7 Resistensi isolasi: 500 MΩ, nilai fluktuasi resistensi dinamis kurang dari 30m Ω

3.1.8 Jumlah cincin: 62 cincin total,

3.1.9 arus ring catu daya:

8 cincin - 400 A, ED100%, 400 V

9 cincin - 150 A, ED100%, 400 V

20 cincin - 21 A, ED100%, 400 V

10 cincin - 20 mA, ED100%, 10V:

Berat badan: 160kg

3.2 Gambar penampilan dan dimensi instalasi

4.Slip ring Fitur & Manfaat Utama:

1. Kuat & tahan lama

*** Dibangun dengan kontak kawat paduan emas dan teknologi sikat canggih untuk minimal keausan.

*** Operasi bebas pemeliharaan dengan umur lebih dari 10 juta putaran.

*** Ketahanan suhu tinggi dari -40C sampai 80C, cocok untuk lingkungan yang keras.

2. Integritas Sinyal Superior

***Kebisingan listrik yang rendah (< 0,5 resistensi kontak) memastikan transmisi yang stabil.

*** Mendukung transmisi campuran daya, Ethernet (CAT5/CAT6), USB, video HD, dan sinyal sensor.

*** Ideal untuk umpan balik servo motor, sinyal encoder, dan bus CAN dalam otomatisasi.

3. Desain Kompak & Serbaguna

*** Tersedia dalam bentuk kapsul, tabung, dan pancake.

*** Cincin slip miniatur (dari diameter 10mm) untuk aplikasi terbatas ruang seperti sendi robot dan kamera CCTV.

***Ukuran lubang yang dapat disesuaikan (6mm sampai 300mm) dan konfigurasi sirkuit (1 sampai 100+ sirkuit).

4Dibangun untuk kondisi yang sulit.

*** IP54, IP65, atau perlindungan IP67 tersedia untuk kinerja tahan debu dan tahan air.

*** Rumah tahan korosi, sempurna untuk peternakan angin lepas pantai, aplikasi laut, dan derek luar.

*** Ketahanan getaran dan kejut yang tinggi untuk mesin berat.

5. Aplikasi (Dimana Ia Digunakan):

Energi Angin: Sistem kontrol pitch, pendorong yaw, pemantauan kondisi.

Robotika: Lengan robot, robot kolaboratif (cobot), AGV, robot las.

Pengolahan Bahan: Gantry crane, stacker crane, meja putar, jalur kemasan.

Medis & Pertahanan: CT scanner, sistem radar, kamera panorama.

Otomatisasi Industri: Tahap berputar, tabel indeksasi, manajemen kabel.

RFQ

1Apakah semua item standar yang diterbitkan memiliki gambar 2D dan gambar 3D?

Ya, tentu saja. email kami di kris@szjarch.cn untuk informasi lebih lanjut.

2. cincin slip medium yang dapat disesuaikan, dan apa parameter yang diperlukan?

Melalui media: gas, cairan, listrik, Ethernet, serat optik, pencampuran gas-cairan-listrik dan sebagainya

3Untuk cincin geser listrik, parameter di bawah ini diperlukan:

a. Jumlah sirkuit (nomor cincin), arus, tegangan, kecepatan putaran, suhu, tingkat perlindungan;

Apakah sinyal pemancar diperlukan? jenis sinyal apa? apakah sinyal harus dilindungi?

c. Diameter dalam (ID), panjang, lebar, tinggi yang diperlukan.

tinggi maksimum harus kurang dari XXmm.

4Untuk cincin geser pneumatik atau hidrolik, parameter di bawah ini diperlukan:

a. Apa jenis gas atau cairan itu? cincin slip kami dapat mengirimkan pneumatik ((vakum, udara, gas...), hidrolik (minyak, air, cairan dingin...), dll.

b. Tekanan, kecepatan putaran, suhu media yang sedang ditransmisikan;

c. Ukuran pelabuhan: G1/8 atau PT1/4, dll.;

d. Diameter dalam (ID), panjang, lebar, tinggi yang diperlukan; Apakah ada persyaratan khusus untuk mereka?

e. Torsi maksimum yang dapat diterima dari slip ring;

f. Bagaimana cara pemasangan?

5Untuk Ethernet, parameter di bawah ini diperlukan:

a. 1000M atau 100M;

b. Jumlah sirkuit (nomor cincin), arus, tegangan, kecepatan putaran;

c. Apakah sinyal pemancar diperlukan? jenis sinyal apa? apakah sinyal harus dilindungi?

d. Diameter dalam (ID), panjang, lebar, dan tinggi yang diperlukan.

6. pemasangan yang benar, beroperasi di bawah kecepatan putaran maksimum dan lingkungan yang tepat baik untuk memperpanjang umur kerja cincin slip.
